阿里云下配置keepalive，利用HAVIP实现HA
包括阿里云在内的很多云环境，因为不支持浮动IP广受诟病。目前阿里云在VPC网络下发布了HAVIP，能够实现arp宣告IP。这样也就让自己搭建HA成为了可能，有幸拿到了内测权限体验了一下。(classical网络依然不支持)
测试环境：
|
1
2
3
4
5
6
|

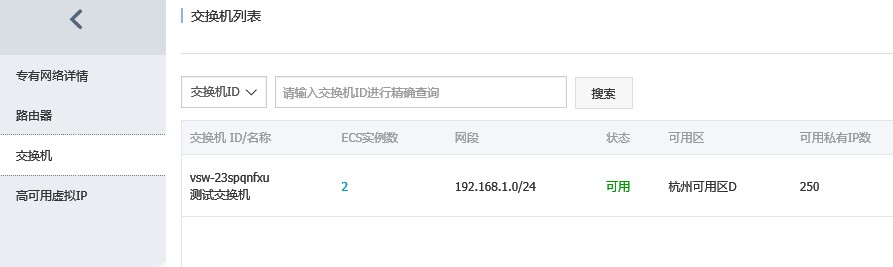

VPC：192.168.1.0/24
ECS:
nginx1：192.168.1.1
nginx2:192.168.1.2
HAVIP:192.168.1.3
绑定到havip的公网EIP：121.43.187.37
|

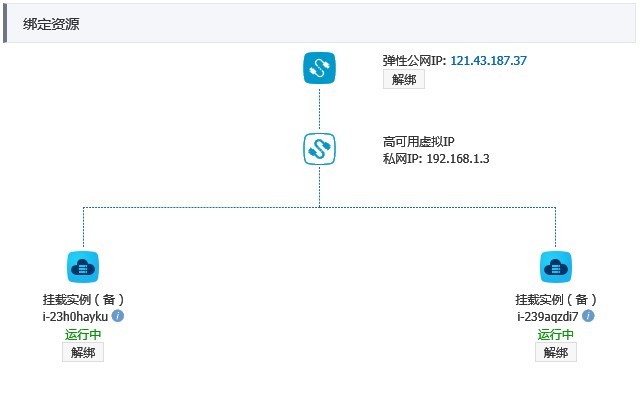

配置完毕后的拓扑如下：
环境搭建完毕后，登陆主备ECS服务器，分别配置nginx+keepalived
|
1
|
[root@Nginx1 ~]# yum install nginx keepalived -y
|
MASTER服务器（nginx1）配置文件/etc/keepalived/keepalived.conf内容以及解释如下：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
|
! Configuration File for keepalived
#配置global_defs，主要用于标示机器，以及故障时通知
global_defs {
router_id Nginx1
}
#配置vrrp_script，主要用于健康检查，以及检查失败后执行的动作。
vrrp_script chk_nginx {
#健康检查脚本，当脚本返回值不为0时认为失败
script “/etc/keepalived/ck_ng.sh”
#检查频率，以下配置每2秒检查1次
interval 2
#当检查失败后，将vrrp_instance的priority减小5
weight –5
#连续监测失败3次，才认为真的健康检查失败。并调整优先级
fall 3
#连续监测2次成功，就认为成功。但不调整优先级
rise 2
}
#定义对外提供服务的VIP vrrp_instance配置
vrrp_instance VI_1 {
#指定vrrp_instance的初始状态，是MASTER还是BackUP主要还是看优先级。
state MASTER
#指定vrrp_instance绑定的网卡，最终会通过指定的网卡宣告VIP
interface eth0
#发送心跳包的源IP，可使用绑定的网卡IP，也可以使用本服务器上的其他IP
mcast_src_ip 192.168.1.1
#相当于VRID，用于在一个网内区分组播，需要组播域内内唯一。
virtual_router_id 55
#本机的优先级，VRID相同的机器中，优先级最高的会被选举为MASTER
priority 101
#心跳间隔，下面配置，MASTER会每隔1秒发送一个报文高职组内其他机器，自己还活着。
advert_int 1
#定义主从的验证方式以及密码，一般使用PASS(最长8位，超过了只会识别前8位作为密码)
authentication {
auth_type PASS
auth_pass aliyun
}
#VIP,在阿里云下就是刚才创建的HAVIP
virtual_ipaddress {
192.168.1.4
}
#本vrrp_instance所引用的脚本配置，名称就是vrrp_script 定义的容器名
track_script {
chk_nginx
}
}
|
BACKUP服务器（nginx2）的配置需要修改：
|
1
2
3
|
state MASTER改为 state BACKUP
mcast_src_ip 192.168.1.1改为backup服务器实际的IP mcast_src_ip 192.168.1.2
priority 101改小一些，比如 priority 100
|
其它保持一致即可
为了实现nginx服务异常的时候能够自动切换，需要自己写一个脚本，脚本没有硬性的要求，能够实现目标即可，这里 监控nginx进程数为例：
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
|
vim /etc/keepalived/ck_ng.sh
#!/bin/bash
#检查nginx进程是否存在
count=$(ps –C nginx —no–heading|wc –l)
#进程数等于0的时候
if [ “${count}” = “0” ]; then
#尝试启动一次nginx，停止2秒后再次检测
service nginx start
sleep 2
count=$(ps –C nginx —no–heading|wc –l)
if [ “${count}” = “0” ]; then
#如果启动没成功，就杀掉keepalive触发主备切换
/etc/init.d/keepalived stop
fi
fi
#增加脚本的执行权限
chmod +x vim /etc/keepalived/ck_ng.sh
|
|
1
2
3
4
|
#分别启动nginx1和nginx2的nginx&keepalived服务：
[root@Nginx1 ~]# /etc/init.d/nginx start;/etc/init.d/keepalived start
Starting nginx: [ OK ]
Starting keepalived: [ OK ]
|
测试：

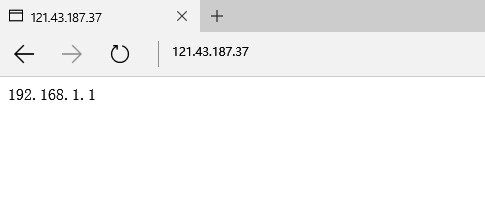

NGINX1/192.168.1.1的priority 为101，NGINX2/192.168.1.2的priority为100，这时候访问HAVIP绑定的EIP：http://121.43.187.37/可以看到访问到了服务器NGINX1,如下：

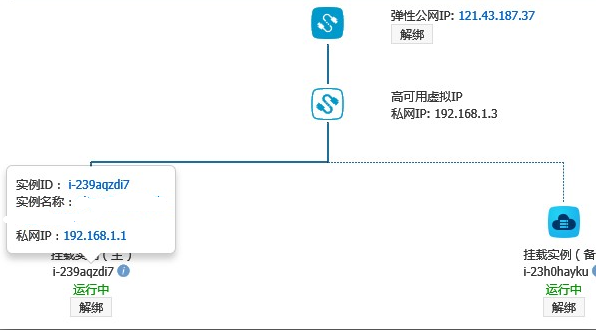

到HAVIP控制台查看，192.168.1.1的服务器为主服务器
这时候我们KILL掉nginx1服务器的nginx服务
查看日志，发送了移除VIP的报文：
|
1
2
3
|
Oct 23 17:20:01 iZ239aqzdi7Z Keepalived_vrrp[25019]: VRRP_Instance(VI_1) sending 0 priority
Oct 23 17:20:01 iZ239aqzdi7Z Keepalived_vrrp[25019]: VRRP_Instance(VI_1) removing protocol VIPs.
Oct 23 17:20:01 iZ239aqzdi7Z Keepalived_healthcheckers[25018]: Netlink reflector reports IP 192.168.1.3 removed
|

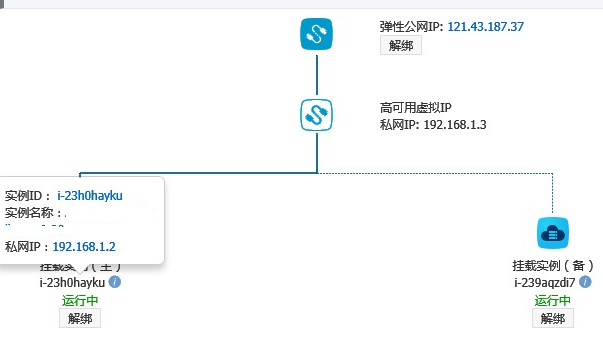

到HAVIP控制台查看，192.168.1.2的服务器为主服务器
重新启动nginx1的nginx和keepalive服务
查看日志可以看到keepalive重新发送了IP宣告的报文
|
1
2
3
4
5
|
Oct 23 17:22:14 iZ239aqzdi7Z Keepalived_vrrp[25610]: VRRP_Instance(VI_1) Entering MASTER STATE
Oct 23 17:22:14 iZ239aqzdi7Z Keepalived_vrrp[25610]: VRRP_Instance(VI_1) setting protocol VIPs.
Oct 23 17:22:14 iZ239aqzdi7Z Keepalived_vrrp[25610]: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth0 for 192.168.1.3
Oct 23 17:22:14 iZ239aqzdi7Z Keepalived_healthcheckers[25609]: Netlink reflector reports IP 192.168.1.3 added
Oct 23 17:22:19 iZ239aqzdi7Z Keepalived_vrrp[25610]: VRRP_Instance(VI_1) Sending gratuitous ARPs on eth0 for 192.168.1.3
|
重新访问http://121.43.187.37/测试，重新访问到了服务器NGINX1，到HAVIP控制台查看，192.168.1.1的服务器重新夺回了控制权，成为了为主服务器
这样就实现了阿里云环境下的HA切换。
实际测试，阿里云的多个HAVIP可以绑定到同样的两台机器，可以配置多组vrrp_instance来实现双主。或者两台服务器同时为两个业务服务，避免资源浪费。同时能够做到主备
